۱. هالوکور چیست و چگونه کار میکند؟
در یک دال بتنی معمولی، تقریباً تمام حجم مقطع با بتن پر میشود؛ در حالی که در خمش، بیشترین نقش سازهای مربوط به نواحی فشاری و کششی مقطع است و بخش میانی، سهم بسیار کمتری در تحمل خمش دارد. در هالوکور، تعدادی حفره طولی دقیقاً در همین ناحیه ایجاد میشود و همزمان با پیشتنیدگی، نیروی فشاری اولیهای در قطعه ایجاد میشود که رفتار آن را در برابر بارهای بهرهبرداری بهبود میبخشد.
به همین دلیل هالوکور را نمیتوان صرفاً یک «دال سبکشده» دانست؛ ترکیب مقطع مجوف، بتن پیشساخته با کیفیت کنترلشده، پیشتنیدگی و تولید صنعتی است که عملکرد این سیستم را شکل میدهد.
۲. مهمترین مزیت: کاهش وزن مرده
برای نمونه، یک دال بتنی توپر با ضخامت ۲۰ سانتیمتر در حالت ایدهآل حدود ۴۸۰ kg/m² وزن دارد؛ در مقابل، یک نمونه هالوکور ۲۰ سانتیمتری در دیتاشیت فنی حدود ۲۸۷ kg/m² وزن دارد — یعنی حدود ۴۰٪ کاهش در وزن خود دال. این عدد ثابت نیست و با تغییر ضخامت، تعداد و شکل حفرهها و عرض قطعه تغییر میکند، اما وقتی وزن مرده سقف کم میشود، بار وارد بر تیر، ستون، دیوار باربر و فونداسیون نیز کاهش مییابد؛ اثری که در ساختمانهای چندطبقه بهشدت تجمعی میشود.
۳. مقایسه هالوکور با دال توپر بتنی
| ویژگی | هالوکور پیشتنیده | دال بتنی توپر |
|---|---|---|
| وزن مرده | پایینتر | بالا |
| پیشتنیدگی | دارد | معمولاً ندارد |
| محل تولید | کارخانهای | عمدتاً در محل پروژه |
| قالببندی در پروژه | بسیار محدود | قابل توجه |
| سرعت اجرا | بسیار بالا | پایینتر |
| نیاز به نیروی کارگاه | کمتر | بیشتر |
| دهانههای بلند | بسیار مناسب | نیازمند افزایش ضخامت/تسلیح |
| کنترل کیفیت | کارخانهای و تکرارپذیر | وابسته به شرایط کارگاه |
| مصرف بتن | کمتر | بیشتر |
| انعطاف در بازشوها | نیازمند طراحی قبلی | بیشتر |
| نیاز به جرثقیل | معمولاً بله | عمدتاً خیر |
مزیت اصلی این مقایسه، جابهجایی محل انجام بخش عمده عملیات ساخت از کارگاه به کارخانه است؛ قالببندی، آرماتوربندی و بتنریزی که در سقف سنتی در ارتفاع انجام میشوند، در محیط کنترلشده کارخانه انجام میگیرند.
۴. مقایسه با تیرچهبلوک و دال وافل
در سیستم تیرچهبلوک، تیرچه و بلوک در محل پروژه نصب و سپس آرماتورگذاری و بتنریزی تکمیلی انجام میشود؛ روشی اقتصادی و شناختهشده اما وابسته به نیروی کارگاهی بیشتر. دالهای وافل و سیستمهای سبکشده درجا نیز وزن سازه را کاهش میدهند، اما قالببندی و بتنریزی آنها همچنان در محل انجام میشود. در هالوکور، سبکسازی + پیشتنیدگی + تولید صنعتی + نصب سریع در یک سیستم کارخانهای ترکیب شدهاند؛ به همین دلیل در پروژههایی که سرعت اجرا، کاهش نیروی انسانی و پوشش دهانههای بزرگ اهمیت دارد، هالوکور مزیت قابل توجهی ایجاد میکند.
۵. دهانههای بلند و سرعت اجرا
در دستورالعمل PCI، نسبت دهانه به ضخامت حدود ۴۰ برای کفها معیاری متداول است — هرچند قانونی قطعی نیست و کنترل خیز، بارگذاری، ارتعاش و آتش همچنان ضروری است. دیتاشیتهای واقعی نشان میدهند یک مقطع ۲۰۰ میلیمتری با آرایشهای مختلف کابل، ظرفیت بار سرویس متفاوتی در دهانههای حدود ۴ تا ۱۲ متر ارائه میدهد؛ بنابراین دهانه مجاز، نتیجه طراحی مقطع برای بار مشخص است، نه یک عدد ثابت.

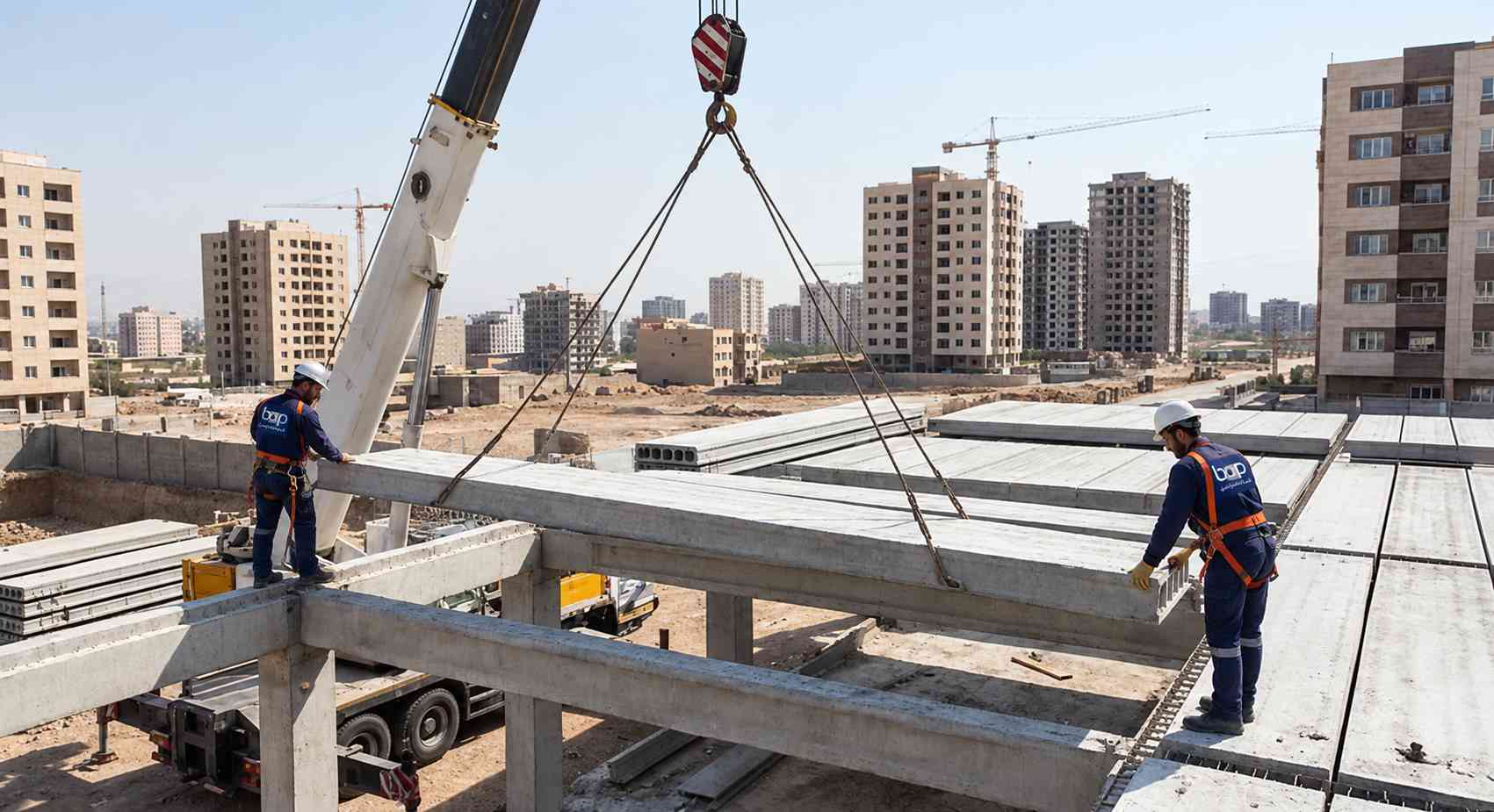

قطعه پس از تولید، عملآوری و کنترل کیفیت در کارخانه، به محل پروژه منتقل و با جرثقیل در موقعیت نهایی قرار میگیرد. در مقایسه با سقف بتنریزیشده در محل، معمولاً موارد زیر کاهش پیدا میکنند:
- قالببندی و شمعبندی و پایههای موقت
- آرماتوربندی گسترده در محل
- بتنریزی حجیم در ارتفاع
- زمان انتظار برای رسیدن بتن درجا به مقاومت لازم
۶. کاهش مصرف بتن و کیفیت تولید کارخانهای
حفرههای طولی میتوانند تا حدود ۵۰٪ حجم مقطع را حذف کنند (بسته به هندسه و الزامات سازهای)، به این معنا که برای دستیابی به یک ظرفیت مشخص، بتن به شکل کارآمدتری مصرف میشود. در محیط کارخانه نیز مواردی مانند طرح اختلاط، مقاومت بتن، نیروی پیشتنیدگی، موقعیت کابلها، تراکم و عملآوری تحت کنترل دقیقتری قرار میگیرند — مزیتی که در تولید انبوه و تکرارپذیر پروژههای بزرگ اهمیت بیشتری پیدا میکند.
۷. لرزه، آتش، صوت و ارتعاش
| موضوع | نکته کلیدی |
|---|---|
| عملکرد لرزهای | کاهش وزن، نیروی زلزله را کم میکند؛ اما اتصال قطعات، کلاف پیرامونی و انتقال برش دیافراگم باید مهندسی طراحی شود |
| مقاومت در برابر آتش | وابسته به ضخامت، پوشش فولاد پیشتنیدگی، بار و شرایط مهار؛ باید برای مقطع واقعی پروژه کنترل شود |
| عملکرد صوتی | طبق دادههای PCI، هالوکور بدون بتن رویه حدود STC ۴۷ تا ۵۷ دارد؛ لایههای تکمیلی کف عملکرد ضربهای را بهبود میدهند |
| ارتعاش | ترکیب وزن کم و دهانه بلند حساسیت به ارتعاش را افزایش میدهد؛ در دفاتر و فضاهای عمومی باید بخشی از طراحی باشد |
| تأسیسات و بازشو | برش یا بازشوی بزرگ پس از تولید میتواند کابلها را تحت تأثیر قرار دهد — اصل کار: اول طراحی، سپس تولید |
۸. یک مقایسه عددی ساده
برای سطح سقف فرضی ۱٬۰۰۰ مترمربع: دال توپر ۲۰ سانتیمتری با وزن تقریبی ۴۸۰ kg/m² به وزن سقفی حدود ۴۸۰ تن میرسد، در حالی که نمونه هالوکور ۲۰ سانتیمتری با وزن حدود ۲۸۷ kg/m² به حدود ۲۸۷ تن میرسد — یعنی حدود ۱۹۳ تن کاهش وزن فقط در وزن خود دال، پیش از بررسی اثر آن بر تیر، ستون، دیوار و فونداسیون. اعداد فوق نمونه مقایسهای هستند و برای طراحی واقعی باید وزن دقیق مقطع انتخابی ملاک قرار گیرد.
۹. هالوکور برای چه پروژههایی مناسب است؟
هالوکور بهویژه در پروژههایی ارزشمند است که ترکیبی از دهانههای نسبتاً بلند، تکرار زیاد طبقات، سرعت اجرای بالا و نیاز به کاهش عملیات کارگاهی دارند: ساختمانهای مسکونی و اداری، مجتمعهای تجاری، پارکینگهای طبقاتی، سالنهای صنعتی و انبارها، هتلها، ساختمانهای آموزشی و پروژههای بزرگ پیشساخته. در مقابل، در پروژههایی با بازشوهای بسیار زیاد، هندسه نامنظم، دهانههای کوتاه و پیچیده یا محدودیت جدی دسترسی جرثقیل، سیستمهای دیگر میتوانند انتخاب مناسبتری باشند؛ ضمن آنکه هزینه واقعی باید حمل، جرثقیل، بتن رویه، اتصالات، طراحی و نصب را نیز در کنار قیمت هر مترمربع قطعه در نظر بگیرد.
۱۰. جمعبندی؛ چرا هالوکور؟
- وزن کمتر — به دلیل حذف بتن از بخش میانی مقطع
- ظرفیت مناسب برای دهانههای بلند — با ترکیب هندسه مقطع و پیشتنیدگی
- سرعت اجرای بالا — تولید کارخانهای و نصب مستقیم قطعات
- کیفیت و یکنواختی بیشتر — کنترل فرآیند تولید در محیط کارخانه
- کاهش عملیات کارگاهی — کمتر شدن قالببندی، آرماتوربندی و بتنریزی در محل
مهمترین مزیت هالوکور فقط «ارزانتر بودن سقف» نیست؛ بلکه بهینهسازی کل فرآیند ساخت است — وقتی زمان، نیروی انسانی، وزن سازه، مصرف مصالح و کیفیت تولید همزمان در نظر گرفته شوند.
۱۱. تولید هالوکور در بنا آفرین پارس با تکنولوژی Weiler آلمان
شرکت بنا آفرین پارس با بهرهگیری از تکنولوژی تولید هالوکور Weiler آلمان، امکان تولید دالهای مجوف پیشتنیده در ابعاد و ضخامتهای متنوع را فراهم کرده است. این تکنولوژی بر پایه فرآیند اکستروژن و تراکم کنترلشده بتن عمل میکند: بتن توسط مارپیچهای متراکمکننده وارد محفظه شکلدهی شده و با ترکیب تراکم و ارتعاش، مقطع هالوکور بهصورت پیوسته شکل میگیرد. طراحی مدولار تجهیزات، تغییر واحدهای تراکم و تولید مقاطع با عرضهای مختلف را ممکن میسازد.
این انعطاف تولید به بنا آفرین پارس اجازه میدهد قطعات هالوکور را متناسب با دهانه، بارگذاری، ضخامت مورد نیاز و مشخصات هر پروژه طراحی و تولید کند — بهجای استفاده از یک مقطع ثابت برای همه پروژهها. طراحی مهندسی، کنترل مواد اولیه، پیشتنیدگی، تولید صنعتی، کنترل ابعادی و کیفیت، و در نهایت حمل و نصب، همگی در یک زنجیره تولید و اجرای واحد تعریف میشوند؛ با هدف ارائه سقفی که سریعتر ساخته شود، با دقت بیشتری تولید شود، وزن مرده کمتری داشته باشد و با نیاز واقعی پروژه منطبق باشد.
