۱. نیوجرسی دقیقاً چه کاری انجام میدهد؟
وظیفه اصلی یک مانع میانی، جلوگیری از عبور خودرو از محدوده جداکننده مسیر و هدایت مجدد آن است. FHWA موانع میانی را سازههای طولی معرفی میکند که برای جدا کردن جریانهای مخالف ترافیک در راههای دوطرفه طراحی شدهاند. اگر خودرویی در اثر خوابآلودگی، سرعت یا خطای راننده از مسیر خارج شود، ممکن است مستقیماً وارد مسیر خودروهای مقابل شود؛ در این حالت خطر فقط برخورد با یک مانع نیست، بلکه احتمال برخورد با جریان مخالف مطرح است — به همین دلیل جلوگیری از عبور از میانه یکی از مهمترین اهداف این موانع است.
۲. چرا از بتن ساخته میشود؟
مهمترین ویژگی مانع بتنی، سختی و تغییر شکل بسیار کم آن در برخورد است. FHWA موانع بتنی را در گروه موانع صلب قرار میدهد که بیشتر انرژی برخورد را از طریق تغییر مسیر خودرو مدیریت میکنند، نه تغییر شکل خود مانع — ویژگیای که در پروژههایی با فضای محدود پشت حفاظ (میانه آزادراه، پل، کارگاه راهسازی، مسیرهای انحرافی) اهمیت زیادی دارد.
| ویژگی | مانع بتنی | گاردریل فلزی | حفاظ کابلی |
|---|---|---|---|
| رفتار کلی | صلب | نیمهصلب | انعطافپذیر |
| تغییر شکل | بسیار کم | متوسط | زیاد |
| نیاز به فضای پشت حفاظ | کم | متوسط | بیشتر |
| نیاز به تعمیر پس از برخورد | معمولاً کم | بسته به شدت برخورد | معمولاً بیشتر |
| مناسب برای فضای بسیار محدود | مناسب | محدودتر | معمولاً نامناسبتر |
انتخاب نوع حفاظ باید بر اساس شرایط واقعی مسیر انجام شود؛ هر نوع حفاظ برای شرایط خاصی طراحی شده و بهتربودن مطلق یکی بر دیگری وجود ندارد.
۳. شکل نیوجرسی اتفاقی نیست
در مقطع یک نیوجرسی استاندارد، سطح کاملاً عمودی نیست: بخش پایینی شامل یک قسمت عمودی کوتاه و سپس یک سطح شیبدار است. این هندسه — که FHWA آن را Safety Shape مینامد — برای مدیریت برخورد چرخ خودرو طراحی شده: چرخ روی قسمت شیبدار حرکت میکند، بخشی از حرکت به سمت بالا هدایت میشود و سپس هندسه مانع، خودرو را در امتداد مسیر هدایت میکند. در این خانواده، Jersey Shape و F-Shape قرار دارند؛ طبق راهنمای FHWA، F-Shape بهطور مشخص با هدف محدودکردن احتمال واژگونی خودرو طراحی شده و در بخش شیبدار پایینتری نسبت به Jersey Shape قرار دارد.
۴. چرا نمیتوان هر بلوک بتنی را نیوجرسی نامید؟
یک قطعه بتنی میتواند بسیار سنگین و مقاوم باشد، اما این بهتنهایی آن را به یک مانع ترافیکی استاندارد تبدیل نمیکند. مقاومت فشاری بتن فقط یکی از مشخصات محصول است؛ شکل هندسی، ارتفاع، عرض پایه، وزن، آرماتورگذاری، اتصال قطعات، نحوه مهار و شرایط برخورد نیز باید در نظر گرفته شوند. به همین دلیل در استانداردهای مدرن، عملکرد حفاظ با آزمون برخورد واقعی خودرو ارزیابی میشود، نه صرفاً روی نقشه و مشخصات مصالح.
۵. MASH؛ آزمون برخورد واقعی خودرو
Manual for Assessing Safety Hardware یا MASH یکی از مهمترین مراجع بینالمللی برای ارزیابی تجهیزات ایمنی کنار راه است. برای مثال، در آزمون MASH TL-3 یک سناریوی مهم شامل برخورد وانتی با جرم آزمایشی حدود ۲٬۲۷۰ کیلوگرم، سرعت ۱۰۰ کیلومتر بر ساعت و زاویه ۲۵ درجه است. در یک نمونه واقعی مورد پذیرش FHWA، سیستمی متشکل از ۱۶ قطعه به طول هر قطعه ۳٫۸۱ متر (مجموعاً حدود ۶۲٫۳۴ متر) با بتن با حداقل مقاومت ۲۸روزه ۳۴٫۵ مگاپاسکال، در برابر همین سناریو آزمایش و توانست خودرو را مهار و هدایت کند.
نکته مهم: عدد ۳۴٫۵ مگاپاسکال مربوط به همان سیستم مشخص با همان هندسه، آرماتورگذاری و اتصال است — نمیتوان آن را بهعنوان یک استاندارد عمومی برای همه نیوجرسیها در نظر گرفت. مقاومت بتن با سطح عملکرد حفاظ یکسان نیست.
۶. اتصال قطعات و نحوه نصب
وقتی صدها قطعه نیوجرسی کنار هم قرار میگیرند، رفتار قطعات کاملاً مستقل با یک سیستم متصل یکسان نیست. در بسیاری از سیستمهای پیشرفته، قطعات با اتصال مکانیکی، پین، کابل، بولت یا مهار به روسازی به هم متصل میشوند. نیاز به مهار سنگین کاملاً به محل استفاده بستگی دارد: در برخی پروژههای موقت با فضای کار پشت مانع، ممکن است نیازی به مهار سنگین نباشد، اما FHWA هشدار میدهد که در مکانهایی مانند لبه پل، جابهجایی مانع در برخورد میتواند پیامد بسیار جدی داشته باشد و مهار اهمیت ویژه پیدا میکند.
۷. نیوجرسی و کاهش تصادفات؛ اعداد چه میگویند؟
FHWA برای موانع میانی کاهش حدود ۵۰٪ در تصادفات مرگبار را در مجموعهدادههای بررسیشده گزارش کرده، و در جمعبندی دیگری برای اضافهکردن مانع میانی در جادههای روستایی، کاهش حدود ۴۳٪ در تصادفات مرگبار و ۳۰٪ در تصادفات جرحی را عنوان کرده است. باید در نظر داشت که سرعت، حجم ترافیک، هندسه راه، نوع خودروها و شرایط نصب میتوانند نتیجه را تغییر دهند.
مطالعهای هشتایالتی توسط Tarko، Villwock و Blond (۲۰۰۸، Transportation Research Record) نشان داد وقتی عرض میانه کاهش و مانع بتنی نصب شد، تصادفات برخورد با جریان مقابل کاملاً حذف شدند؛ اما در مقابل، تصادفات تکخودرویی در مدل مطالعه تقریباً دو برابر شد. این یافته نشان میدهد یک اقدام ایمنی میتواند یک نوع تصادف را کاهش دهد و همزمان الگوی دیگری را تغییر دهد؛ بنابراین انتخاب نیوجرسی باید بر پایه تحلیل کلی ایمنی مسیر باشد.
۸. برخورد با کامیون؛ سطوح بالاتر آزمون
در یکی از آزمایشهای رسمی FHWA، یک سیستم حفاظ بتنی در برابر کامیونی با جرم آزمایشی حدود ۳۶٬۱۵۴ کیلوگرم، سرعت ۸۴٫۹ کیلومتر بر ساعت و زاویه ۱۵٫۴ درجه آزمایش شد؛ جابهجایی دینامیکی مانع تنها حدود ۳۸ میلیمتر گزارش شد و سیستم توانست کامیون را مهار و هدایت کند. این آزمایش نشان میدهد موانع بتنی مناسب میتوانند برای سناریوهای برخورد سنگین نیز طراحی شوند.
۹. نیوجرسی موقت؛ چرا تولید انبوه اهمیت دارد؟

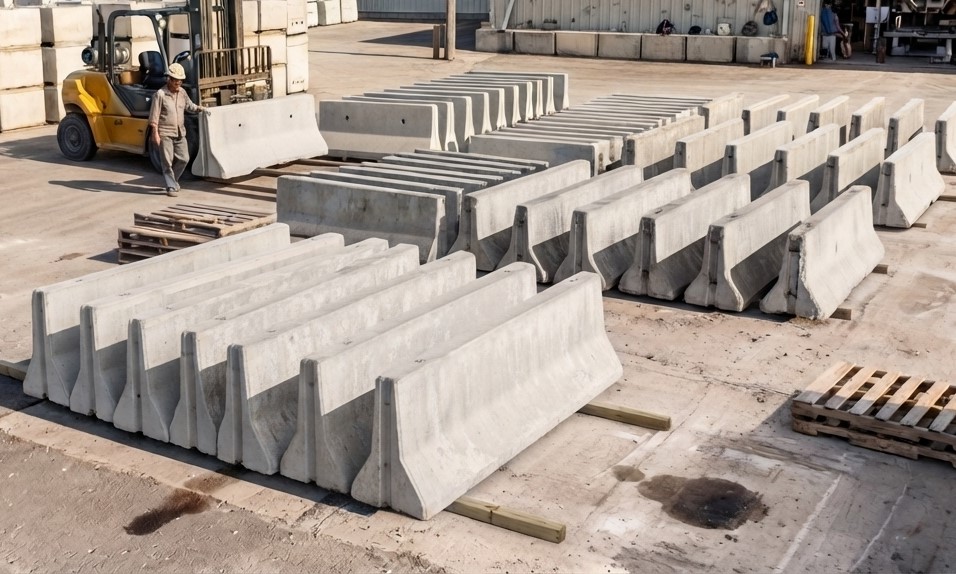

فرض کنید یک پروژه راهسازی به ۵۰۰ متر مانع موقت نیاز دارد و طول هر قطعه ۲ متر است: ۵۰۰ ÷ ۲ = ۲۵۰ قطعه. اگر طول پروژه به ۲ کیلومتر و در دو طرف مسیر برسد: ۲٬۰۰۰ ÷ ۲ × ۲ = ۲٬۰۰۰ قطعه تنها برای یک پروژه. در چنین مقیاسی، تولید کارخانهای بهجای ساخت پراکنده در محل پروژه اهمیت خود را نشان میدهد — قطعات در محیط کنترلشده تولید و مطابق برنامه به پروژه ارسال میشوند.

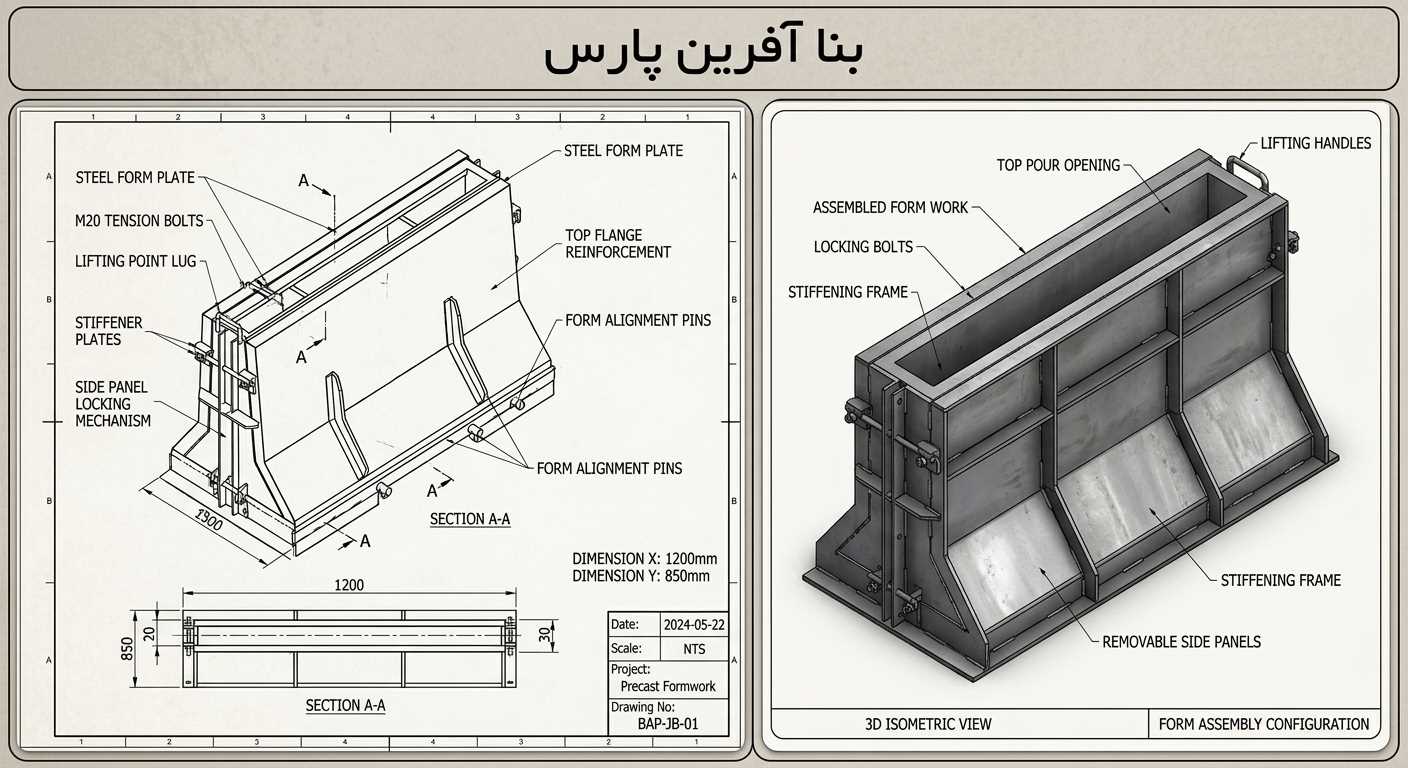

تولید تیراژ بالا امکان یک فرآیند تکرارپذیر ایجاد میکند: قالب ← آرماتور ← بتنریزی ← تراکم ← عملآوری ← کنترل ← دپو ← حمل. مزیت آن فقط سرعت نیست؛ یکنواختی ابعاد، تکرارپذیری هندسه، کنترل بهتر بتن و آرماتورگذاری، و امکان تولید همزمان با آمادهسازی پروژه نیز از دستاوردهای آن است.
۱۰. چرا دقت ابعادی مهم است؟
در پروژهای با صدها قطعه کنار هم، خطای کوچک در هر قطعه میتواند در طول مسیر جمع شود. برای نمونه، اگر طول اسمی هر قطعه ۲ متر باشد و خطای متوسط ۵ میلیمتر در هر قطعه وجود داشته باشد، برای ۵۰۰ قطعه: ۵۰۰ × ۵ میلیمتر = ۲٬۵۰۰ میلیمتر (۲٫۵ متر) اختلاف بالقوه در طول مسیر. در عمل خطاها لزوماً همجهت جمع نمیشوند، اما این مثال اهمیت تکرارپذیری تولید کارخانهای را در پروژههای پرتیراژ نشان میدهد.
۱۱. کیفیت بتن؛ فقط مقاومت فشاری نیست
در تولید نیوجرسی، دوام قطعه در محیط واقعی بهاندازه مقاومت فشاری اهمیت دارد. نسبت آب به سیمان، کیفیت سیمان، دانهبندی سنگدانه، تراکم، عملآوری، پوشش میلگرد، نفوذپذیری و شرایط محیطی باید متناسب با شرایط پروژه کنترل شوند — بهویژه برای قطعاتی که سالها در فضای باز، زیر باران، تابش خورشید و تغییرات دما قرار دارند.
۱۲. جمعبندی؛ نیوجرسی یک قطعه بتنی ساده نیست
نیوجرسی در ظاهر یک قطعه بتنی نسبتاً ساده است، اما در یک پروژه راهسازی وظیفه بسیار مهمی بر عهده دارد: کاهش خطر ورود خودرو به محدودههای ناامن و رفتار قابلپیشبینی در صورت برخورد. مطالعات بینالمللی نشان میدهند موانع میانی تأثیر قابلتوجهی بر کاهش تصادفات شدید دارند. در ایران نیز نیوجرسی یکی از قطعات شناختهشده پروژههای راهسازی است و برای جداسازی مسیر، کنترل ترافیک و ایجاد حفاظت فیزیکی استفاده میشود. هنگامی که پروژه به صدها یا هزاران قطعه نیاز دارد، کیفیت تولید کارخانهای و تکرارپذیری محصول اهمیت دوچندان پیدا میکند.
۱۳. بنا آفرین پارس؛ تولید نیوجرسی و قطعات بتنی برای پروژههای عمرانی
برای یک پروژه راهسازی بزرگ، تأمین چند صد یا چند هزار قطعه بتنی نیازمند تولیدکنندهای است که بتواند تیراژ، یکنواختی و مشخصات فنی مورد نیاز پروژه را همزمان مدیریت کند. شرکت بنا آفرین پارس در حوزه تولید قطعات پیشساخته بتنی فعالیت دارد و امکان تولید موانع بتنی پیشساخته و نیوجرسی برای پروژههایی که به تعداد زیادی قطعه مشابه نیاز دارند را فراهم میکند. مزیت تولید کارخانهای در این پروژهها فقط سرعت ساخت نیست؛ کنترل فرآیند تولید، تکرارپذیری ابعاد و کیفیت، تولید تیراژ بالا و برنامهریزی منظم تحویل نیز اهمیت دارند.
